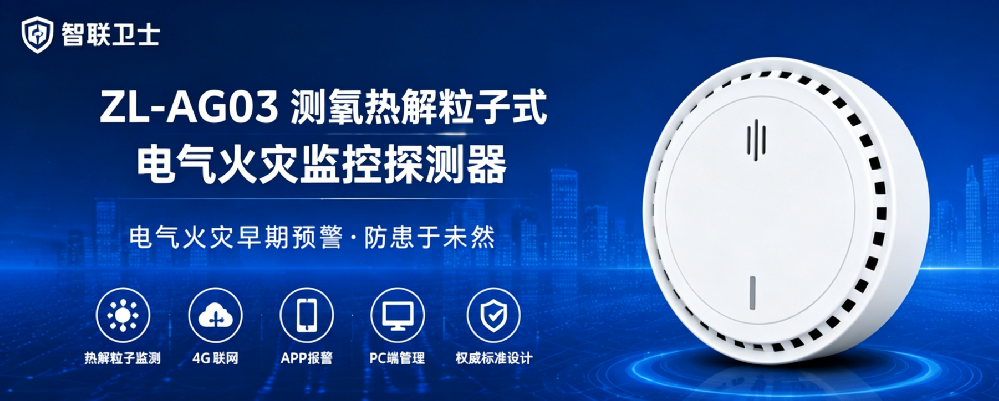

智联卫士 ZL-AG03 测量热解粒子式电气火灾监控探测器技术介绍

智联卫士 ZL-AG03 测量热解粒子式电气火灾监控探测器技术介绍

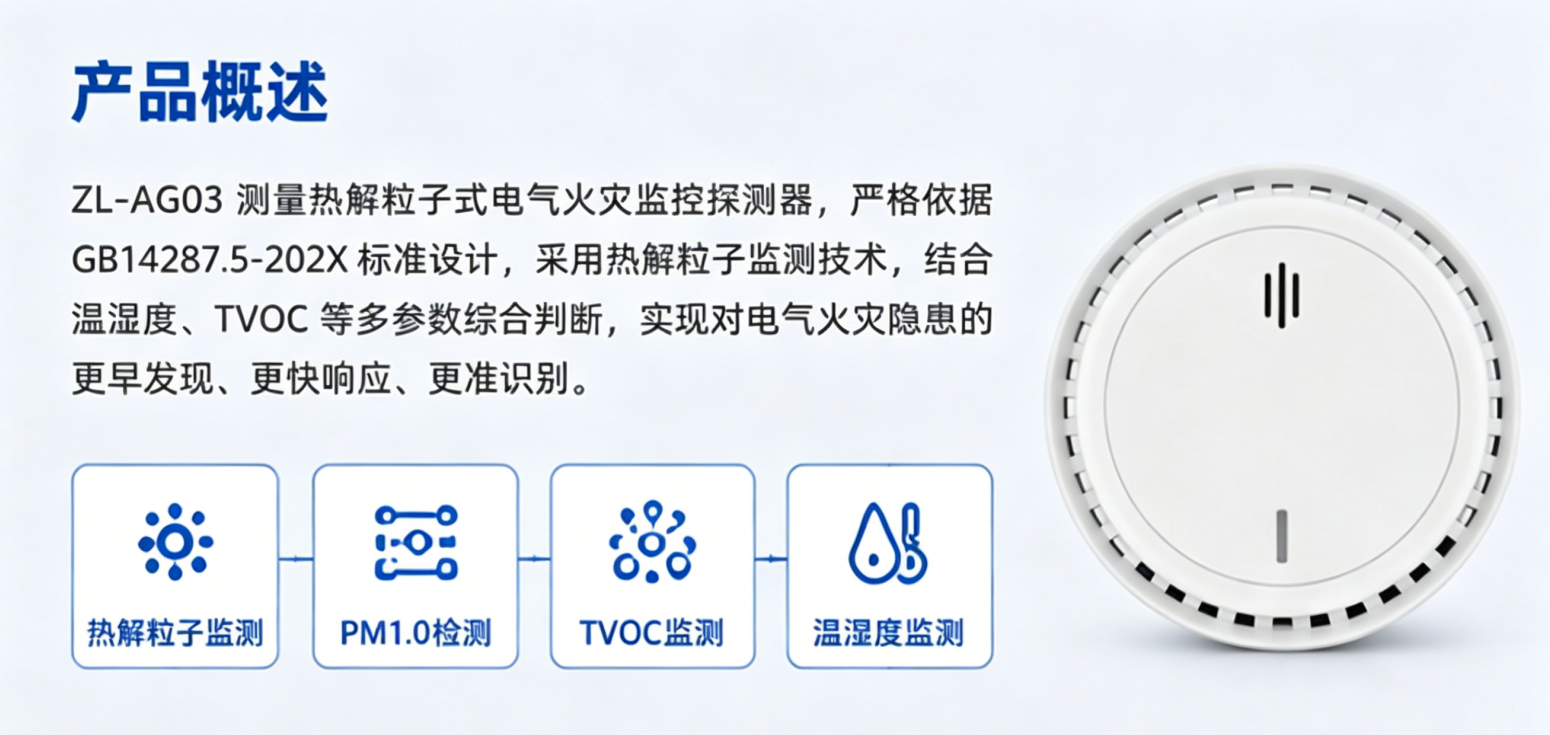

一、产品概述

由深圳市智联卫士科技有限公司自主研发的智联卫士 ZL-AG03 测量热解粒子式电气火灾监控探测器，是一款面向电气火灾早期预警场景的智能感知产品。产品严格参照 《GB14287.5—202X 电气火灾监控系统 第5部分：测量热解粒子式电气火灾监控探测器》进行设计开发，在传统火灾报警装置成熟的烟雾检测基础上，融合热解粒子监测与多参数辅助判断技术，实现对电气火灾隐患的更早发现、更快响应和更准识别。

ZL-AG03 聚焦电气火灾形成初期的物理特征，能够对线路绝缘老化、接点松动、局部过热、线缆碳化、设备异常发热等情况产生的热解粒子进行灵敏探测，并结合温湿度、TVOC等环境参数进行综合分析，显著提升早期预警能力。

       同时，产品支持4G联网功能，可接入智卫云应急管理平台、智卫云APP及PC端管理平台，形成“前端探测 + 云端管理 + 移动告警 + 可视化运维”的完整闭环，适用于配电安全、机房安全、工业设备安全及智慧消防管理等多种应用场景。

二、标准依据与产品定位

1. 执行标准依据

智联卫士 ZL-AG03 严格按照以下国家标准要求进行设计和功能实现：

GB14287.5—202X
《电气火灾监控系统 第5部分：测量热解粒子式电气火灾监控探测器》

并参考相关规范性引用文件，包括：

GB/T 9969 工业产品使用说明书总则

GB12978 消防电子产品检验规则

GB/T16838 消防电子产品环境试验方法及严酷等级

GB/T17626 系列电磁兼容抗扰度试验标准

2. 产品定位

根据国标定义，ZL-AG03 属于测量热解粒子式电气火灾监控探测器，即通过监测被保护区域中的热解粒子变化，对电气火灾风险进行预警的专用探测设备。

该产品可面向以下方向应用：

电气火灾早期预警

重点场所智慧消防补充感知

配电设施隐患监测

高价值设备安全防护

工业场景连续在线监测

三、技术原理：热解粒子监测 + 多维环境辅助判断

电气火灾通常并非直接起火，而是经历一个逐步发展的过程。在绝缘材料老化、导线发热、端子接触不良、电气元件异常升温等情况下，往往会先产生极细微的热解粒子，随后才可能发展为可见烟雾、阴燃甚至明火。

传统烟雾探测方式更多关注燃烧后的烟雾，而 ZL-AG03 则将监测前移到更早阶段，重点感知电气异常热解过程中释放出的微粒变化，从而更适合电气火灾的前端识别。

在此基础上，ZL-AG03 采用多参数融合策略，结合：

PM1.0微细颗粒物

TVOC挥发性有机物

温度

湿度

进行综合判断。其逻辑可理解为：

以热解粒子变化作为核心预警依据；

以TVOC变化辅助识别绝缘材料和有机物热分解特征；

以温湿度数据进行环境补偿、趋势修正和误报抑制。

这种设计使设备不仅具备较高灵敏度，也更适合在复杂电气环境中实现稳定、可靠的长期运行。

四、产品型号与核心特征

产品品牌

智联卫士

产品型号

ZL-AG03

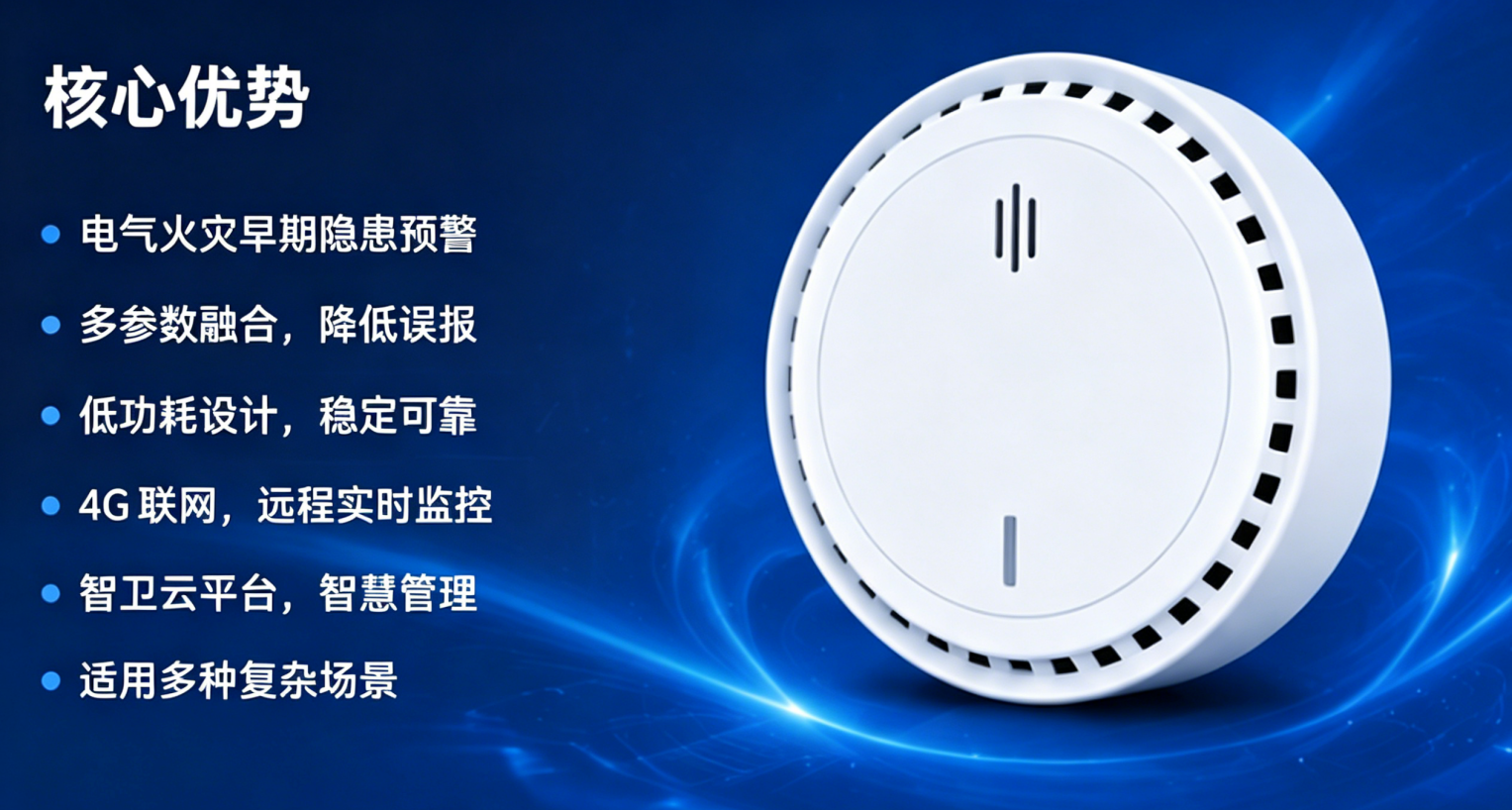

核心优势

严格依据 GB14287.5 标准设计

面向电气火灾早期隐患的热解粒子探测

低功耗、高灵敏度、快速响应

支持4G联网

支持接入智卫云应急管理平台

支持智卫云APP

支持PC端管理平台

适用于配电房、配电柜、机房、实验室、铁路、矿井、油井等重点场所

五、关键技术参数

结合您提供的传感器参数，ZL-AG03 具备以下主要性能：

1. 供电参数

电源电压： 5V DC（4.8V～5.5V）

纹波要求： ＜100mV

工作电流： ≤100mA

低功耗设计使设备适合长期不间断在线监测，并有利于整机稳定性和系统集成。

2. 响应参数

环境响应时间： ≤3s

数据响应时间： 1s

能够快速感知环境变化并完成数据更新，为电气火灾早期识别提供高时效性支撑。

3. 环境适应性参数

安装方式： 固定式，M2螺丝安装

工作温度： -10℃～60℃

工作湿度： 0～99%RH，不凝露

储存温度： -30℃～70℃

具备良好的现场适应能力，适合部署在机房、配电房、工业设备区等复杂环境中。

4. 检测参数

固态颗粒物监测

检测粒子： PM1.0

最大量程： 2000 μg/m³

分辨率： 1 μg/m³

最小分辨粒径： 0.3 μm

对于电气设备异常热解产生的细微颗粒，具备较强识别能力。

TVOC监测

检测原理： 半导体

量程： 0～10000 PPB

分辨率： 1 PPB

可用于辅助识别绝缘材料热解、塑料受热挥发等异常工况。

温度监测

量程： -30℃～125℃

测量精度： ±0.3℃

湿度监测

量程： 0～100%RH

测量精度： ±3%RH

高精度温湿度检测有助于环境补偿和数据修正，提高算法判断质量。

六、严格对应国标的功能设计

1. 基本功能符合标准要求

根据 GB14287.5，探测器应具备工作状态与报警状态指示、报警输出、故障监测、设定值设置、报警保持等功能。
智联卫士 ZL-AG03 在设计上充分落实了上述要求，可实现：

工作状态指示

报警状态指示

报警信号输出

故障信息识别

参数现场设置

报警保持与复位机制

2. 监控报警逻辑清晰

依据标准要求，报警与故障信息需具备明确区分和优先级。ZL-AG03 可实现：

报警优先显示

故障分级管理

声光告警提示

故障恢复后状态更新

联网状态下远程同步告警信息

3. 通讯与联网能力

GB14287.5 对通讯功能提出明确要求。智联卫士 ZL-AG03 在满足本地探测报警需求的同时，进一步扩展为4G联网型智能探测器，能够实现：

实时数据上传

报警信息上报

故障信息上报

远程状态查看

平台集中管理

多终端同步通知

这使产品从单一探测器升级为智慧消防和电气安全物联网的重要前端节点。

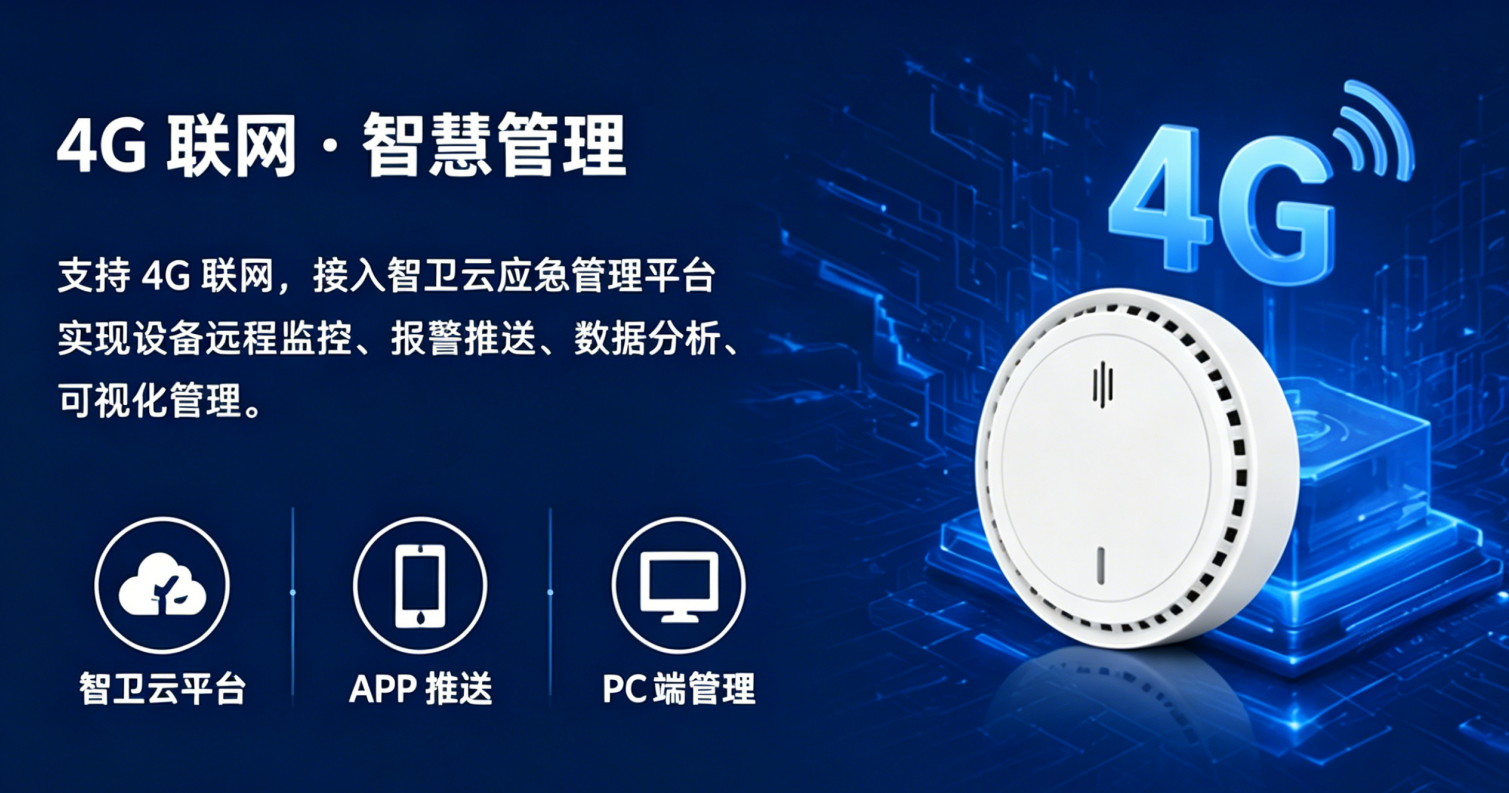

七、4G联网与云平台系统优势

智联卫士 ZL-AG03 不仅是一台探测器，更是一个可接入云端的智能感知终端。通过4G联网功能，设备能够与智卫云应急管理平台、智卫云APP及PC端管理平台无缝对接，形成统一的安全监管体系。

1. 4G联网功能

设备内置4G通讯能力，无需依赖复杂现场布线，即可实现远程在线管理，特别适合：

分散式站点

改造型项目

无局域网条件场所

多点部署场景

4G联网可实现设备运行状态、报警事件、故障信息和趋势数据实时上传，提高管理效率和事件响应速度。

2. 智卫云应急管理平台

智卫云应急管理平台可作为项目级、园区级、行业级的集中管理平台，支持对多个探测器和多个场所进行统一监管。平台可实现：

设备统一接入与分组管理

实时报警监控

故障状态监控

场所信息管理

历史数据留存与分析

隐患趋势统计

多项目集中运维

应急处置闭环管理

对于政府监管、园区运维、物业管理、工业企业集团化管理等场景具有较高应用价值。

3. 智卫云APP

通过智卫云APP，管理人员可随时随地掌握设备运行状态，实现移动端应急响应。APP可支持：

实时接收报警推送

查看设备在线状态

查看故障信息

查询历史记录

远程巡检辅助

多角色协同管理

对于值班人员、维保人员、项目负责人而言，能够显著提升现场响应效率。

4. PC端管理平台

PC端管理平台适用于监控中心、消防控制室、物业管理中心、企业安全管理部门等场景。平台提供更完整的可视化管理能力，包括：

大屏总览

设备地图分布

报警统计分析

设备状态监控

数据报表导出

多级权限管理

历史记录追溯

通过PC端平台，用户可更加系统地开展电气火灾风险监测、设备运维和安全管理工作。

八、产品应用价值

1. 更早预警，防患于未然

ZL-AG03 将监测重点前移到电气火灾形成前期，通过识别热解粒子变化，实现从“火灾报警”向“隐患预警”升级。

2. 降低误报，提高识别准确性

通过热解粒子、TVOC、温湿度等多参数融合分析，可更有效区分真实异常与普通环境扰动，提升报警可信度。

3. 低功耗运行，适合长期在线部署

设备工作电流≤100mA，适合 7×24 小时长期值守运行。

4. 远程可视化管理能力强

通过4G与云平台结合，可实现远程监控、统一运维和快速响应，满足现代智慧消防与智慧用电场景需求。

5. 满足规范化建设与工程推广需求

基于 GB14287.5 标准开发，有助于产品在规范化项目、重点行业应用和工程实施中的推广落地。

九、典型应用场景

智联卫士 ZL-AG03 可广泛应用于对电气火灾早期预警要求较高的场所，包括但不限于：

1. 高压配电柜、低压开关柜、配电房

适用于监测柜内局部发热、绝缘老化、端子松动等引发的热解风险。

2. 计算机房、数据中心、UPS配电区

适合对服务器供电系统、列头柜、电池间等重点区域进行持续在线预警。

3. 精密仪器实验室

适合高价值设备环境下的电气安全监测，兼顾灵敏度与稳定性。

4. 铁路与轨道交通设备场景

可应用于通信柜、控制柜、电源设备箱等长时间运行设备。

5. 油井、矿井及工业设备区

适用于长时间高负荷运行、环境条件复杂且维护难度较高的工业场景。

6. 大功率设备运行环境

例如电机控制中心、泵站、工业配电系统、连续生产线等场所。

十、可靠性与环境适应能力

按照 GB14287.5 要求，产品在设计中充分考虑以下方面：

绝缘电阻

泄漏电流

电气强度

电磁兼容抗扰度

电压波动适应能力

低温运行能力

湿热运行能力

沙尘环境适应能力

机械环境耐受能力

这意味着 ZL-AG03 不仅具备早期预警能力，还能够适应配电、电力、工业、机房等复杂场景下的持续运行要求。

十一、总结

智联卫士 ZL-AG03 测量热解粒子式电气火灾监控探测器，是深圳市智联卫士科技有限公司面向电气火灾早期预警推出的一款智能化、网络化、平台化产品。它严格依据GB14287.5标准进行研发，以热解粒子监测为核心，融合传统烟雾检测经验与多传感辅助判断机制，能够更早识别电气火灾隐患。同时，借助4G联网功能以及智卫云应急管理平台、智卫云APP、PC端管理平台，产品实现了从单点报警向云端联动、从本地感知向远程管理的升级。

ZL-AG03 不仅是一台探测器，更是构建智慧消防、智慧用电和数字化安全管理体系的重要感知节点。它可广泛应用于高压配电柜、配电房、机房、实验室、铁路、矿井、油井等重点场景，为用户提供更前置、更智能、更可靠的电气火灾预警解决方案。
