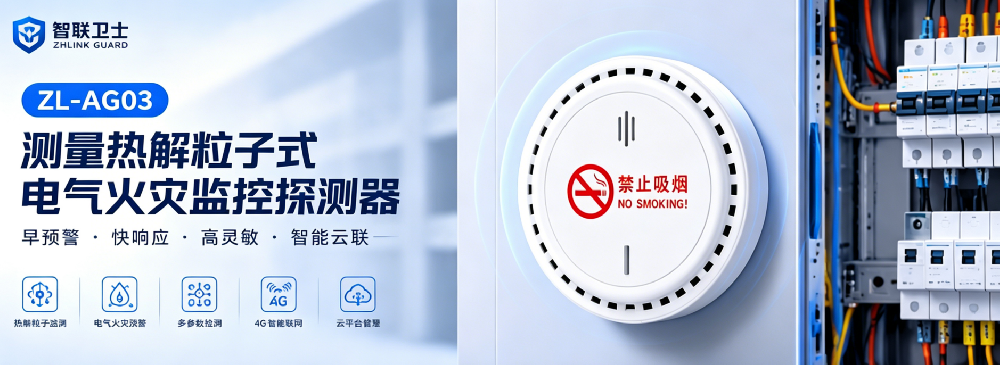

智联卫士 ZL-AG03 测量热解粒子式电气火灾监控探测器技术响应说明

智联卫士 ZL-AG03 测量热解粒子式电气火灾监控探测器技术响应说明

1. 产品基本信息

产品名称： 测量热解粒子式电气火灾监控探测器

品牌： 智联卫士

产品型号： ZL-AG03

生产/研发单位： 深圳市智联卫士科技有限公司

2. 执行标准

本产品严格按照以下标准要求进行设计、开发及性能控制：

GB14287.5—202X《电气火灾监控系统 第5部分：测量热解粒子式电气火灾监控探测器》

GB/T 9969 工业产品使用说明书总则

GB12978 消防电子产品检验规则

GB/T16838 消防电子产品环境试验方法及严酷等级

GB/T17626.2—2018 静电放电抗扰度试验

GB/T17626.3—2016 射频电磁场辐射抗扰度试验

GB/T17626.4—2018 电快速瞬变脉冲群抗扰度试验

GB/T17626.5—2019 浪涌抗扰度试验

GB/T17626.6—2017 射频场感应传导骚扰抗扰度试验

GB/T17626.8—2006 工频磁场抗扰度试验

GB/T17626.11—2008 电压暂降、短时中断和电压变化抗扰度试验

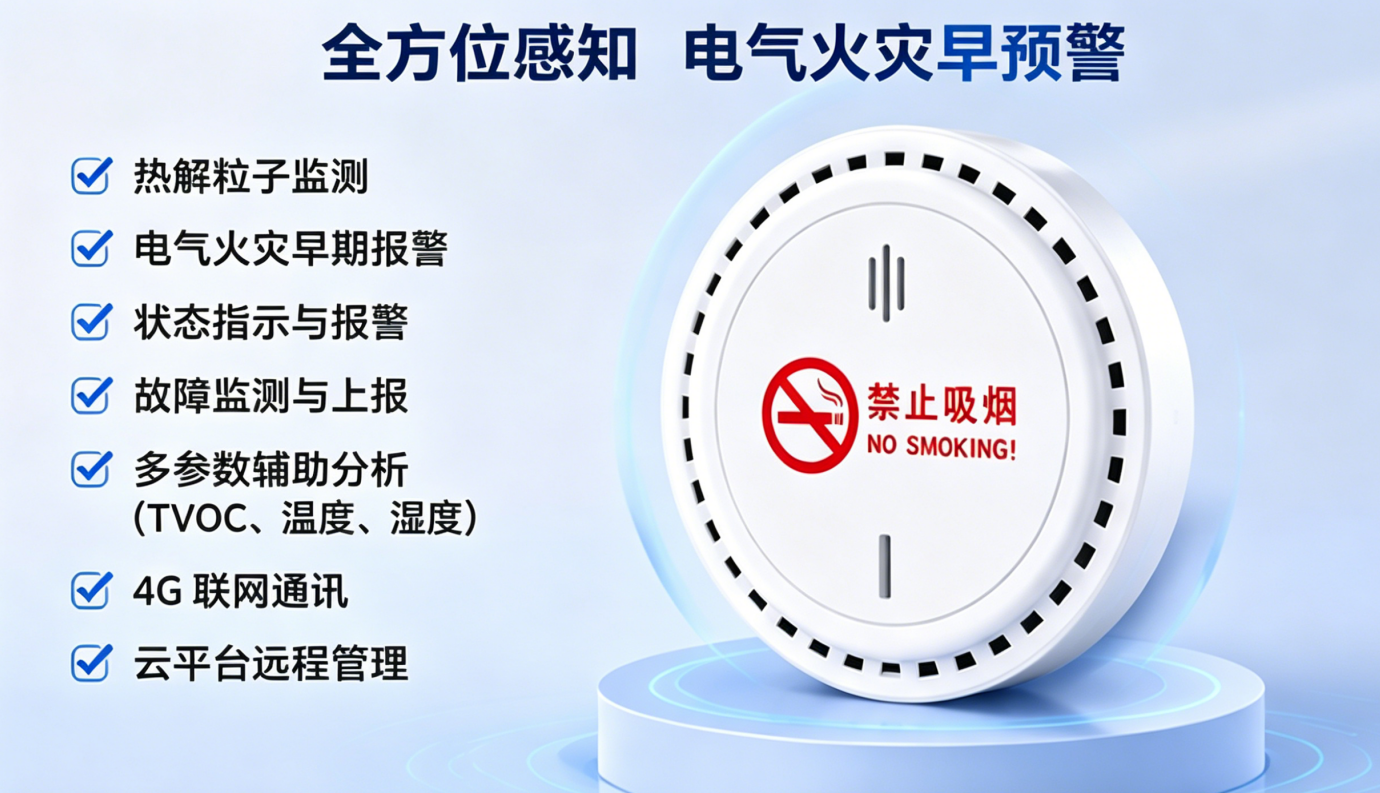

3. 产品功能说明

本产品用于监测被保护区域中的热解粒子变化，对电气火灾隐患进行早期预警。
具备如下功能特性：

3.1 热解粒子监测功能

3.2 电气火灾早期报警功能

3.3 状态指示与报警指示功能

3.4 故障监测与故障上报功能

3.5 多参数辅助分析功能（TVOC、温度、湿度）

3.6 4G 联网通讯功能

3.7 接入智卫云应急管理平台功能

3.8 支持智卫云APP远程管理功能

3.9 支持PC端管理平台集中监控功能

4. 主要技术参数

4.1 电源与功耗参数

电源电压：5V DC（4.8V～5.5V）

电源纹波：<100mV

工作电流：≤100mA

4.2 响应性能参数

环境响应时间：≤3s

数据响应时间：1s

4.3 环境适应性参数

安装方式：固定式，M2螺丝安装

工作环境温度：-10℃～60℃

工作环境湿度：0～99%RH，不凝露

储存温度：-30℃～70℃

4.4 检测参数

固态颗粒物检测：

检测粒子：PM1.0

最大量程：2000μg/m³

分辨率：1μg/m³

最小分辨粒径：0.3μm

TVOC检测：

检测原理：半导体

量程：0～10000PPB

分辨率：1PPB

温度检测：

量程：-30℃～125℃

测量精度：±0.3℃

湿度检测：

量程：0～100%RH

测量精度：±3%RH

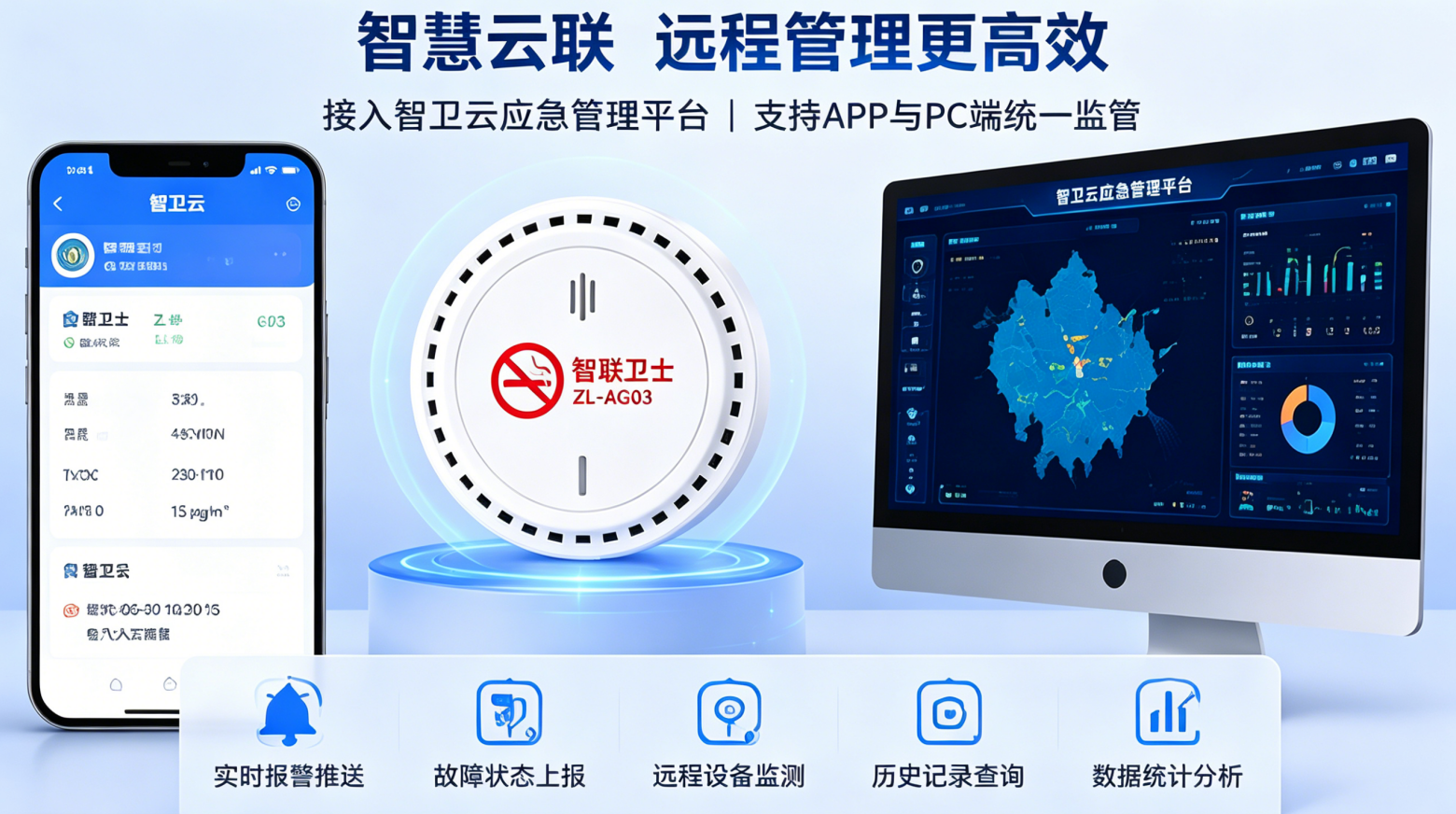

5. 平台与联网能力

本产品支持 4G 无线联网功能，可实现报警、故障、在线状态、历史数据等信息的远程传输与集中管理。支持接入：

智卫云应急管理平台

智卫云APP

PC端管理平台

支持实现：

实时报警推送

故障状态上报

远程设备监测

历史记录查询

数据统计分析

集中运维管理

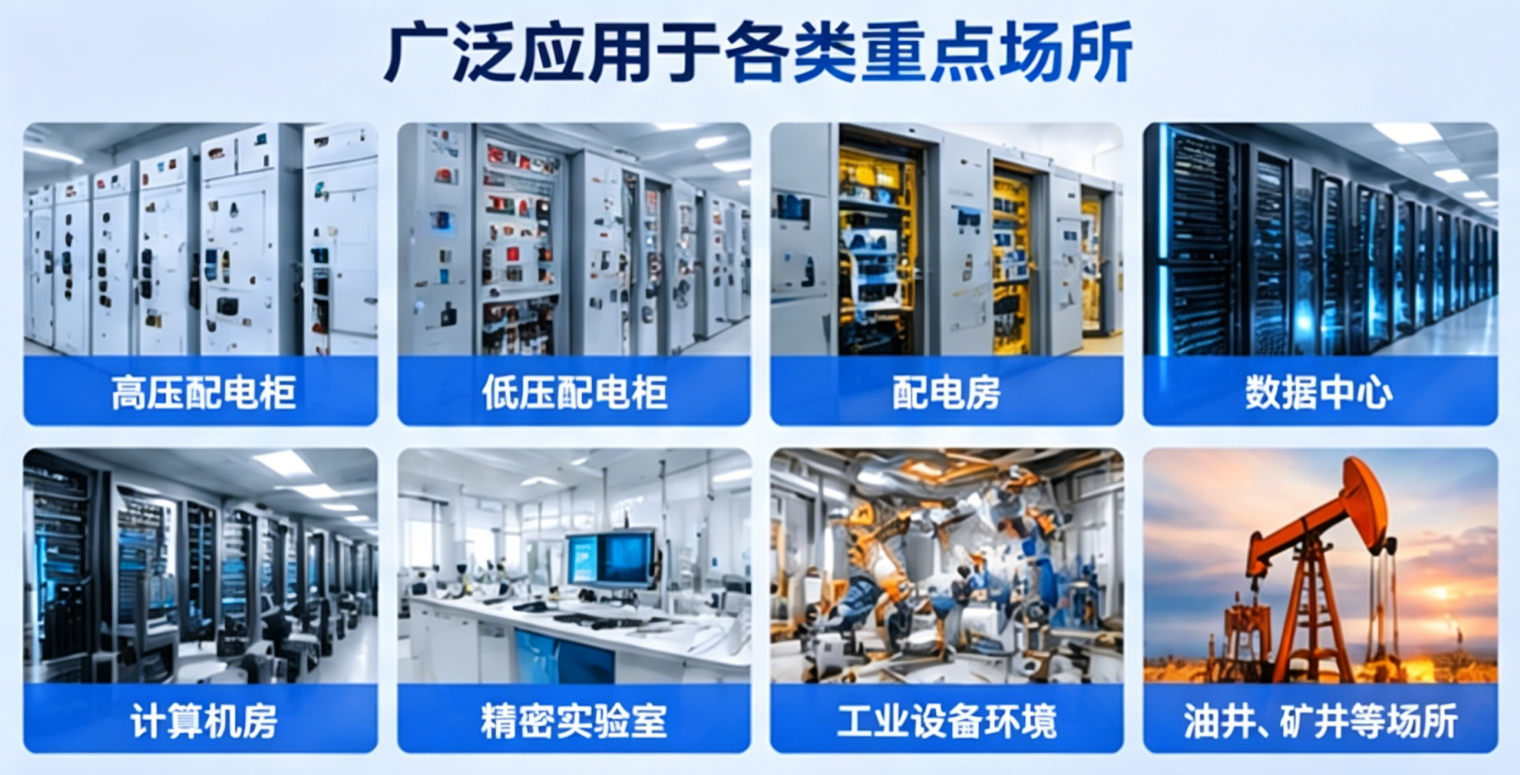

6. 适用场景

适用于以下场所的电气火灾早期预警：

高压配电柜

低压配电柜

配电房

计算机房

数据中心

精密实验室

铁路设备场所

油井、矿井等工业设备环境

大功率连续运行机械设备环境

7. 产品优势总结

严格符合 GB14287.5 标准设计导向

面向电气火灾早期热解阶段进行监测

具备高灵敏度与快速响应能力

支持 4G 联网与云平台接入

支持移动端与PC端统一监管

适用于复杂工业及重点场所安全预警项目
