智能防火门监测传感器产品规格书

智能防火门监测传感器产品规格书

1. 产品基本信息

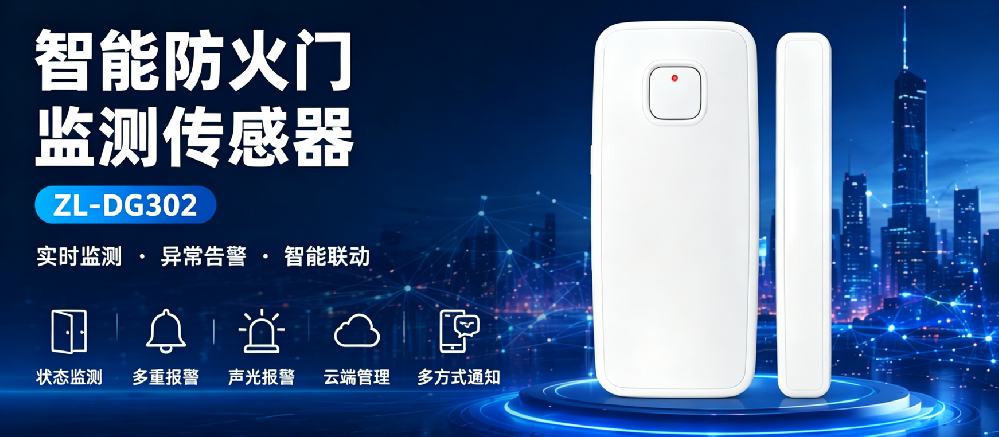

产品名称： 智能防火门监测传感器
产品型号： ZL-DG302
研发单位： 深圳市智联卫士科技有限公司

2. 产品概述

ZL-DG302 智能防火门监测传感器是深圳市智联卫士科技有限公司研发的一款用于门体、门窗、柜体、抽屉及其他物品异常开启或移动监测的智能感知终端。产品面向智慧消防、智慧安防和应急安全管理应用场景，支持对防火门及其他重点监测对象进行实时状态采集、异常报警和远程管理。

本产品支持常开模式和常闭模式，可实现开门报警、关门报警、超时报警、高温报警、温差报警等功能，并具备本地声光报警能力。设备支持通过4G 或 LoRa 网络接入 智卫云智慧应急安全系统，实现远程在线监测、告警推送、历史记录查询和运维管理。
同时，报警信息可通过智卫云APP、语音通知、信息通知、微信通知等方式及时送达，提高异常事件处置效率。

3. 产品特点

3.1 双模式监测

支持常开模式、常闭模式两种工作方式，适应不同门体及物品监管需求。

3.2 多类型报警

支持以下报警类型：

开门报警

关门报警

超时报警

高温报警

温差报警

3.3 本地声光报警

设备在检测到异常状态时，可立即启动声光报警，便于现场人员快速识别异常情况。

3.4 多方式报警通知

设备接入平台后，报警信息支持通过以下方式推送：

智卫云APP

语音通知

信息通知

微信通知

3.5 无线通信灵活

支持 4G 或 LoRa 通讯网络，满足不同建筑环境、不同项目规模下的组网要求。

3.6 低功耗设计

采用 DC 3V（2节7号电池）供电方式，静态电流低，适用于长期稳定运行。

3.7 多场景应用

除防火门监测外，还可用于门窗、柜子、抽屉及其他防非法开启、防异常移动场景。

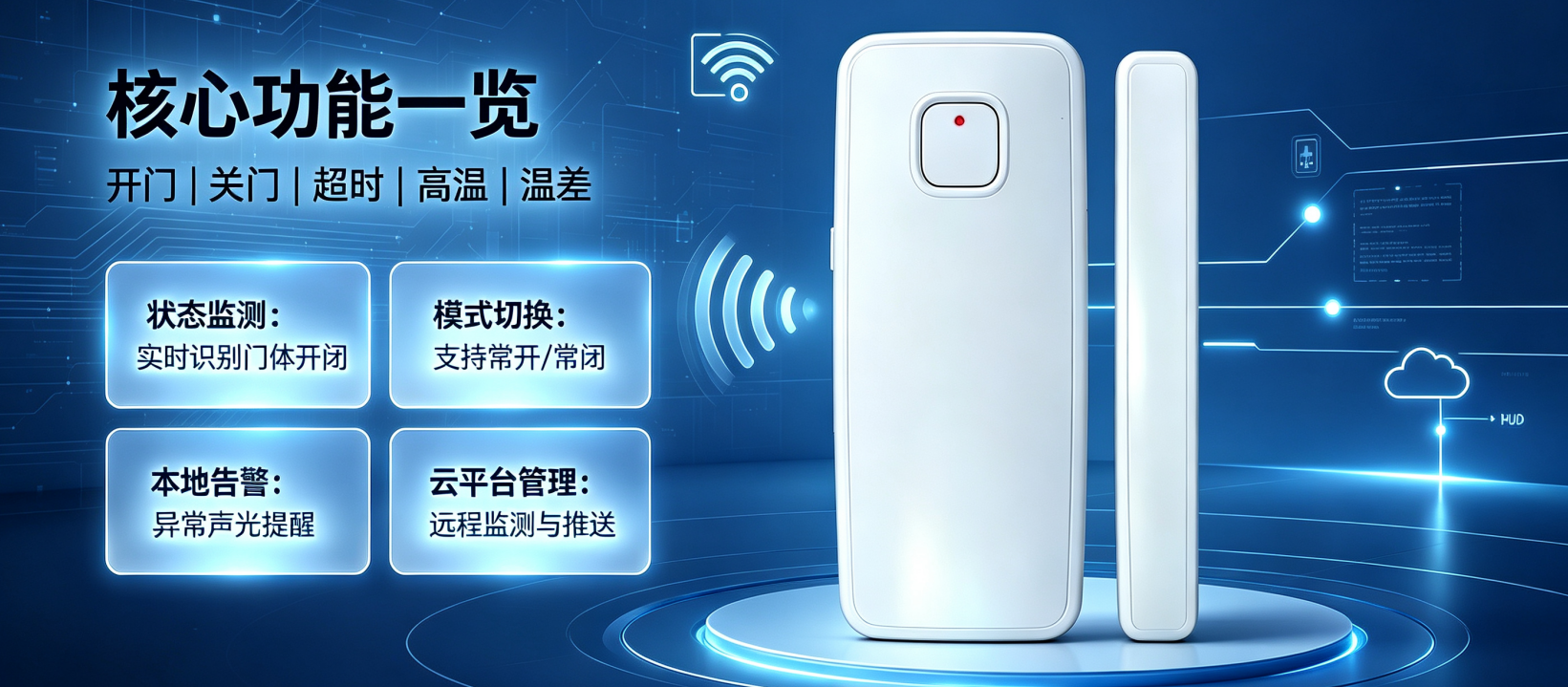

4. 功能说明

4.1 状态监测功能

设备可对被监测目标的开启、关闭、移动等状态进行检测，并根据设定逻辑判断是否属于异常状态。

4.2 工作模式

常开模式：目标正常状态为开启；

常闭模式：目标正常状态为关闭。

4.3 报警功能

设备具备以下报警能力：

开门报警
目标由关闭状态变为开启状态时触发。

关门报警
目标由开启状态变为关闭状态时触发。

超时报警
目标处于异常状态持续超过设定时间时触发。

高温报警
环境温度达到或超过设定阈值时触发。

温差报警
温度变化幅度超过设定阈值时触发。

4.4 本地告警功能

设备支持声光报警提示，便于现场快速发现问题。

4.5 云平台管理功能

设备接入智卫云智慧应急安全系统后，可实现：

设备接入管理

实时状态监测

报警事件推送

历史报警记录查询

运维巡检管理

远程集中监管

4.6 报警通知功能

平台可将异常信息通过多种方式进行通知，提升事件响应及时性：

智卫云APP推送

语音通知

信息通知

微信通知

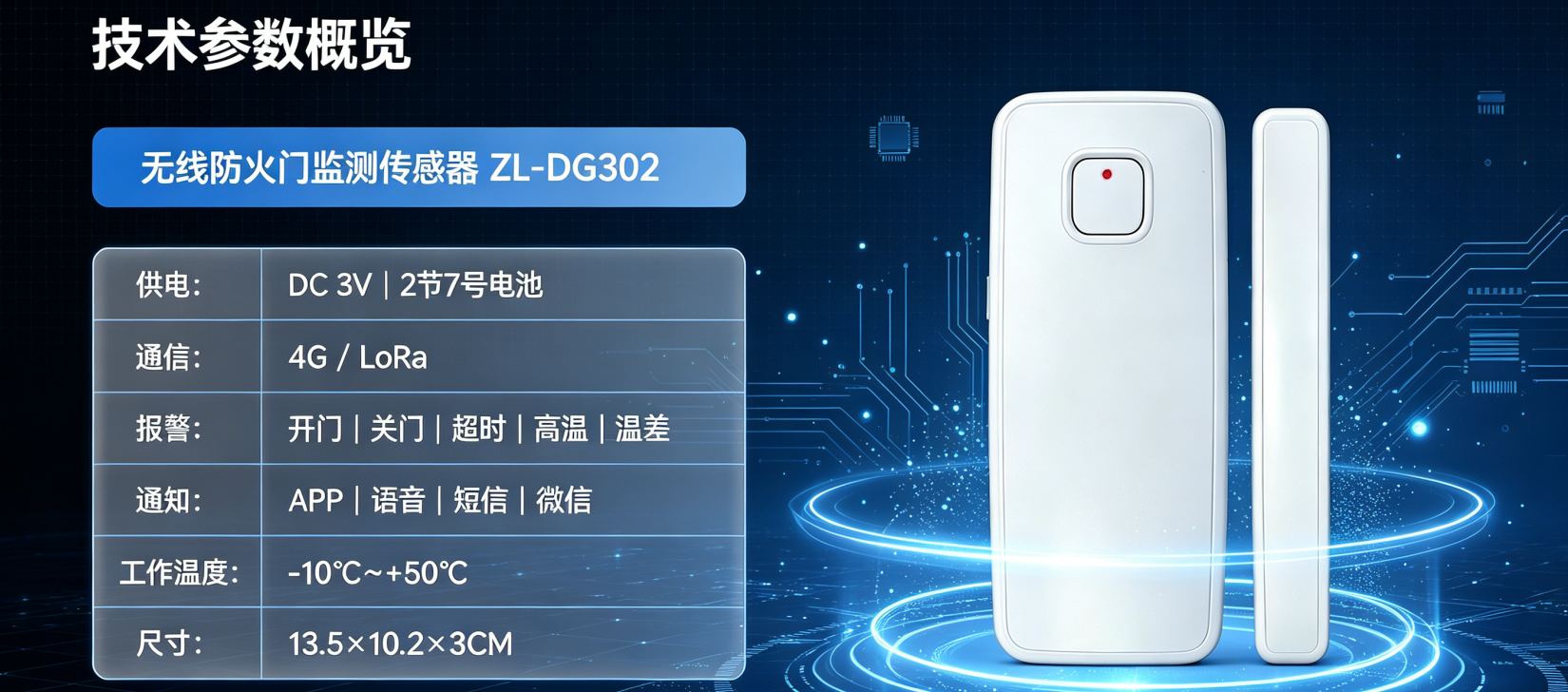

5. 技术参数

6. 工作原理

ZL-DG302 智能防火门监测传感器通过状态检测单元对门体或目标物体的开闭状态、异常移动状态进行实时监测，并结合内部温度检测模块对环境温度进行采集分析。设备根据设定的常开或常闭模式，对采集到的状态信息进行逻辑判断：

当目标状态发生异常变化时，触发开门报警或关门报警；

当异常状态持续超过设定时间时，触发超时报警；

当环境温度超过阈值时，触发高温报警；

当温度变化异常时，触发温差报警。

报警发生后，设备可立即进行本地声光报警，并通过 4G 或 LoRa 网络将告警信息上传至智卫云智慧应急安全系统，由平台通过 APP、语音、信息、微信等方式通知相关管理人员。

7. 报警逻辑说明

7.1 常闭模式

在常闭模式下：

目标关闭：正常状态

目标开启：触发开门报警

目标开启持续超时：触发超时报警

温度达到报警阈值：触发高温报警

温度变化超过设定阈值：触发温差报警

7.2 常开模式

在常开模式下：

目标开启：正常状态

目标关闭：触发关门报警

目标关闭持续超时：触发超时报警

温度达到报警阈值：触发高温报警

温度变化超过设定阈值：触发温差报警

8. 系统组成

本产品系统通常由以下部分组成：

智能防火门监测传感器 ZL-DG302

4G 或 LoRa 无线通信网络

智卫云智慧应急安全系统

智卫云APP

语音通知、信息通知、微信通知服务模块

无线防火门控制器

无线门禁控制器

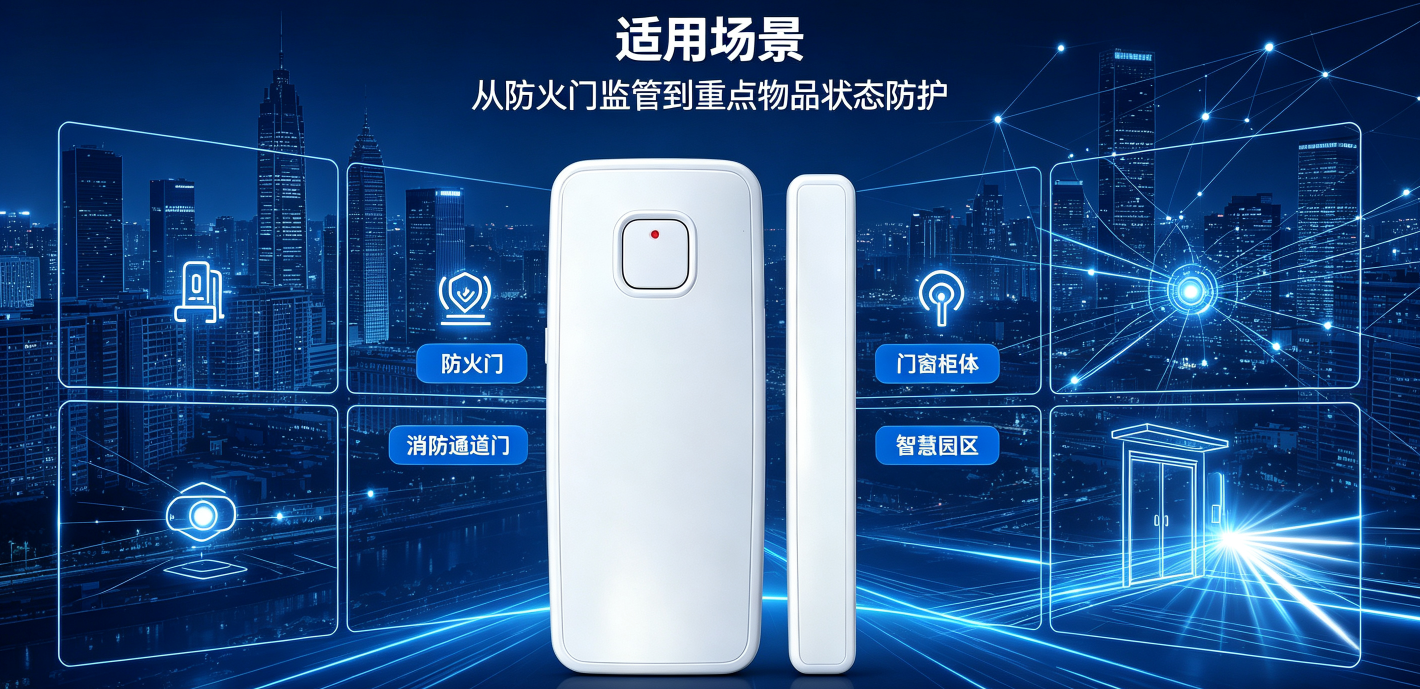

9. 适用范围

本产品适用于以下监测对象和场所：

防火门

消防通道门

疏散门

门窗

柜子

抽屉

重点物品防非法开启场景

重点物品防异常移动场景

智慧消防项目

智慧安防项目

智慧园区及综合应急管理项目

10. 安装要求

设备应安装在被监测门体、门框、门窗、柜体或物品合适位置，保证状态检测准确可靠。

安装时应保证检测部件与触发部件位置对应，避免因偏移导致误报或漏报。

安装位置应避开强磁场、强震动、强热源及高湿度环境。

采用 4G 或 LoRa 通讯时，应确认安装现场网络覆盖满足设备正常通信要求。

安装完成后应进行开门、关门、超时、高温及通知链路测试，确保设备与平台通信正常。

11. 使用与维护说明

11.1 使用说明

根据实际应用需求设置常开或常闭模式；

根据管理要求配置超时报警、高温报警及温差报警参数；

设备按设定心跳周期定时向平台上报状态；

当发生异常时，设备进行本地声光报警，并同步上传平台。

11.2 维护说明

定期检查设备安装牢固性和监测灵敏度；

定期检查电池电量，并根据使用情况及时更换；

定期查看平台在线状态及告警记录；

对异常频发点位及时进行现场排查；

建议建立定期巡检和维护制度，确保设备长期稳定运行。

12. 产品优势

支持常开、常闭双模式管理

支持开门、关门、超时、高温、温差多重报警

支持本地声光报警与远程多方式通知

支持 4G / LoRa 两种通信方式

支持智卫云智慧应急安全系统统一接入

低功耗设计，便于长期部署使用

安装灵活，适用场景广泛

可用于消防管理，也可扩展至安防与物品状态监管

13. 订货信息

14. 生产单位

深圳市智联卫士科技有限公司

智联感知，守护每一道安全屏障
